Stationära elverk.
Öppna elverk på balkram för fast montering — inomhus i pannrum, elcentral eller motsvarande, eller utomhus under tak. Allt samlat och lättåtkomligt: styrpanel, tryckande fläkt, inbyggd bränsletank och direktflänsad generator.
- Öppen konstruktion på robust balkram
- Styrpanel och kraftuttag lättåtkomligt på ramen
- Tryckande fläkt för effektiv evakuering av överskottsvärme
- Direktflänsad generator med vibrationsdämpande gummikuddar
- Inbyggd bränsletank med lättåtkomlig påfyllning
- Försedd med fötter — lätt att flytta, skruva fast eller förse med maskinskor
- Lyftkrok, INOX-handtag och industrilackering
- CE-godkänd — storlek, utrustning och byggnation anpassas efter era behov
Fördelar med stationära elverk.
Stationära elverk är en beprövad lösning för verksamheter som behöver hög tillgänglighet och långsiktig reservkraft. Konstruktionen ger enkel åtkomst för service, flexibel installation och möjlighet att anpassa utrustningen efter verksamhetens driftkrav. För många kunder kompletteras installationen med långsiktiga serviceavtal och kapacitetsprov efter installation för att säkerställa att anläggningen fungerar över tid. Vanliga frågor handlar om hur man dimensionerar ett reservkraftverk, hur länge tanken räcker och hur ofta verket bör servas.
- Enkel installation i pannrum, teknikrum eller elcentral
- Lättåtkomliga komponenter för service och underhåll
- Anpassningsbara efter effektbehov och drifttid
- Robust konstruktion för lång livslängd
- Möjlighet till automatisk start vid strömavbrott
- Kan integreras med UPS, ställverk och övervakningssystem
- Lämpliga för både reservkraft och kontinuerlig drift
- Byggs efter verksamhetens krav på redundans och tillgänglighet
Stationära elverk för kritisk verksamhet.
Stationära elverk används inom verksamheter där driftsäker elförsörjning är avgörande. Lösningarna installeras ofta i fastigheter med höga krav på tillgänglighet och dimensioneras efter verksamhetens belastning, reservkraftsbehov och framtida expansion. Vill ni se konkreta exempel kan ni se våra referenser eller läsa mer om hur vi bygger med öppna styrsystem. Vanliga användningsområden:
Effektintervall för stationära elverk.
Vi bygger stationära elverk från cirka 5 kVA upp till 2 750 kVA. Effektbehovet styr både motorval och installationens förutsättningar — se samtliga motorfabrikat och effektspann. Vid större behov kombineras flera aggregat i en reservkraftsstation.
- 5–40 kVA — mindre fastigheter, pumpstationer, gårdar och teknikbodar
- 40–150 kVA — flerbostadshus, kontor, mindre industri och VA-anläggningar
- 150–600 kVA — sjukhusavdelningar, datacenter, livsmedelsproduktion och kommunala anläggningar
- 600–1 500 kVA — tung industri, större fastighetsbestånd och energibolag
- 1 500–2 750 kVA — storskalig industri och anläggningar med krav på full redundans
Installationsförutsättningar.
Ett stationärt elverk installeras fast i pannrum, teknikrum, elcentral eller under tak utomhus. Innan projektering går vi igenom utrymme, ventilation, avgasdragning, bränsleförsörjning och inkoppling mot befintligt ställverk. Anläggningen driftsätts och verifieras därefter med kapacitetsprov.
- Utrymme för service runt aggregatet samt in- och utfartsväg vid inlyft
- Tilluft och frånluft dimensionerad för kylning och värmeevakuering
- Avgasdragning med ljuddämpare och godkänd genomföring
- Bränsletank — inbyggd dagtank eller extern tank med autotankning
- Kabelvägar och inkoppling mot ställverk, automatik eller UPS
- Golv/fundament som klarar aggregatets vikt och vibrationer
Två exempel på dimensionering.
Dimensionering utgår alltid från kritiska laster och startströmmar, inte från fastighetens totala abonnemang. Två typiska exempel:
- Flerbostadshus, 60 lägenheter: hiss, nödbelysning, brandlarm, värmecentral och ventilation ger cirka 45 kW kritisk last. Med hänsyn till startström för hiss och fläktar landar valet på ett elverk om 80 kVA med inbyggd dagtank för 8 timmars drift.
- VA-anläggning med tre pumpar: pumparna drar 30 kW vardera men startas sekvensiellt, vilket ger cirka 110 kW samtidig last. Valet blir ett elverk om 200 kVA med extern tank och autostart, dimensionerat för minst 48 timmars drift.
Stationära elverk i praktiken.

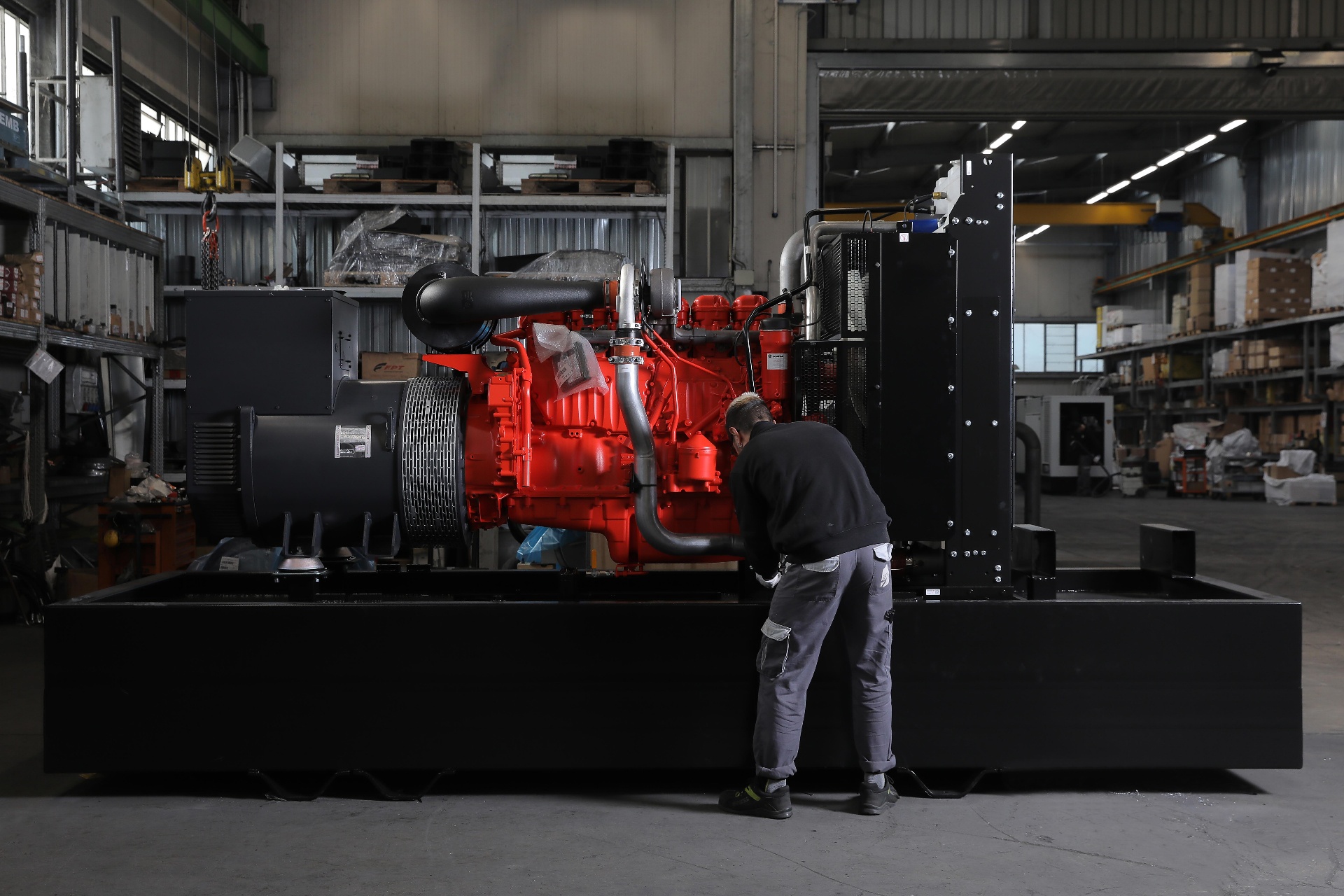

Allt lättåtkomligt på balkram — styrpanel, generator och bränsletank.

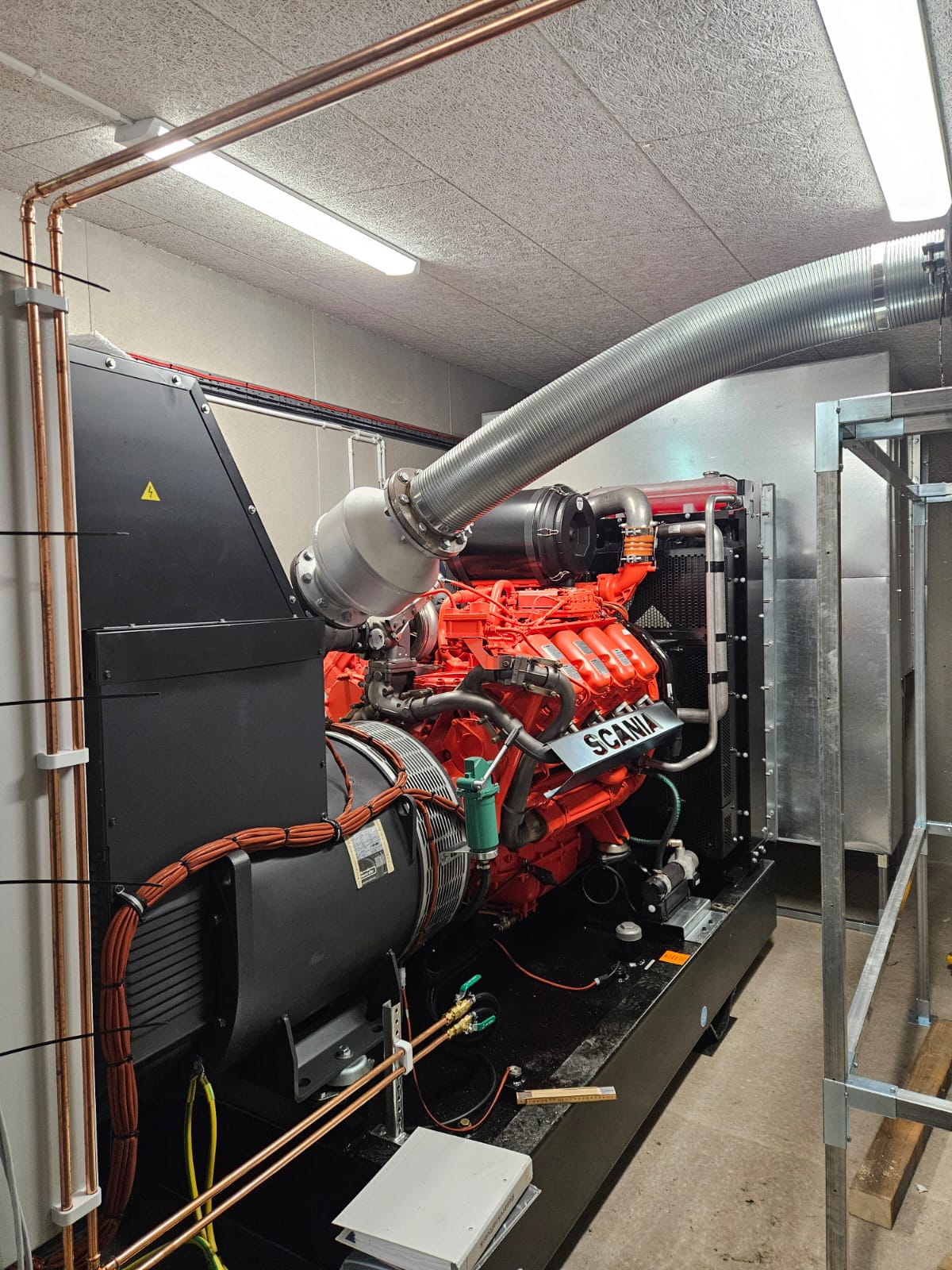

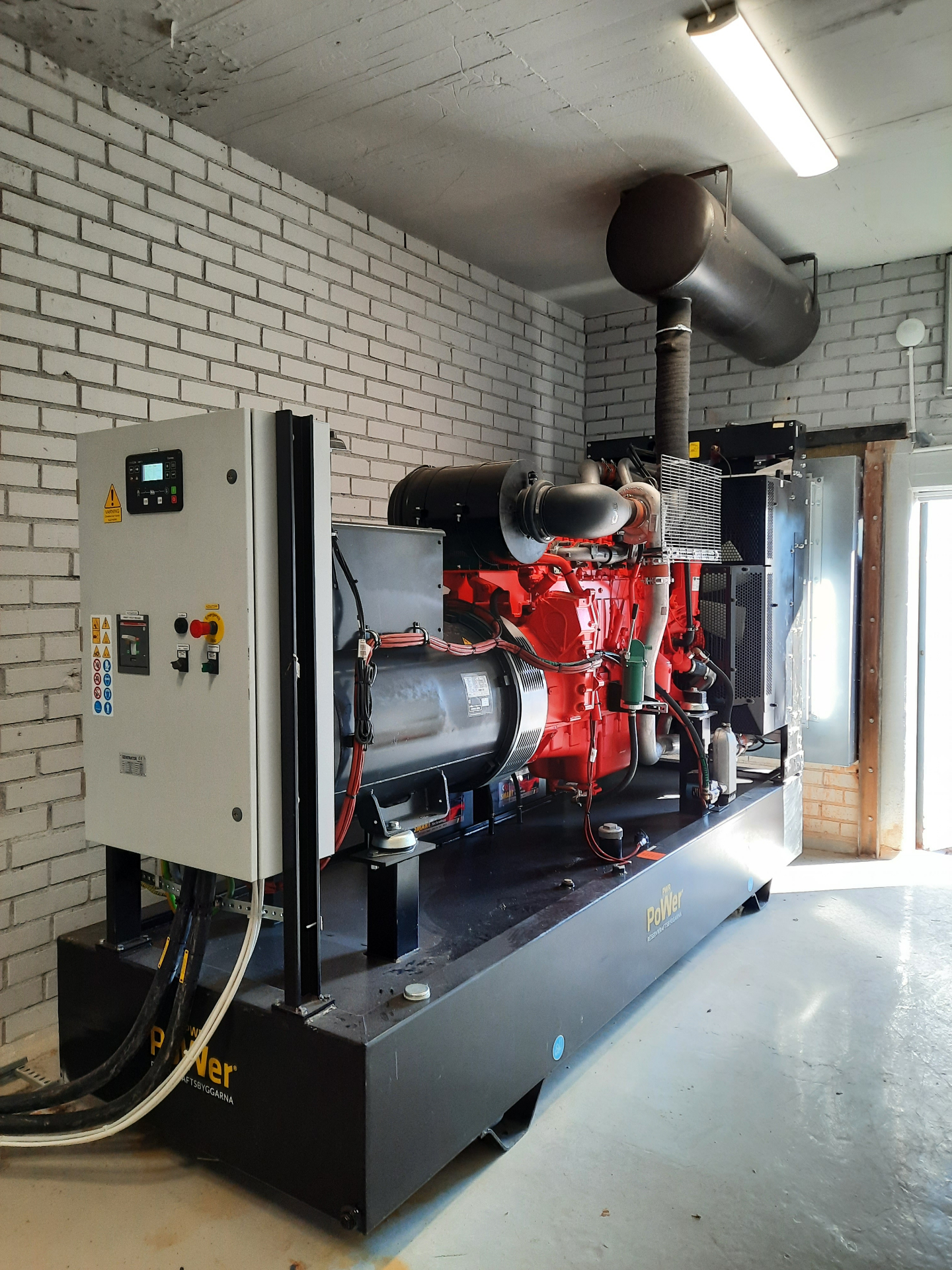

Monterat i pannrum eller elcentral med tryckande fläkt för värmeevakuering.

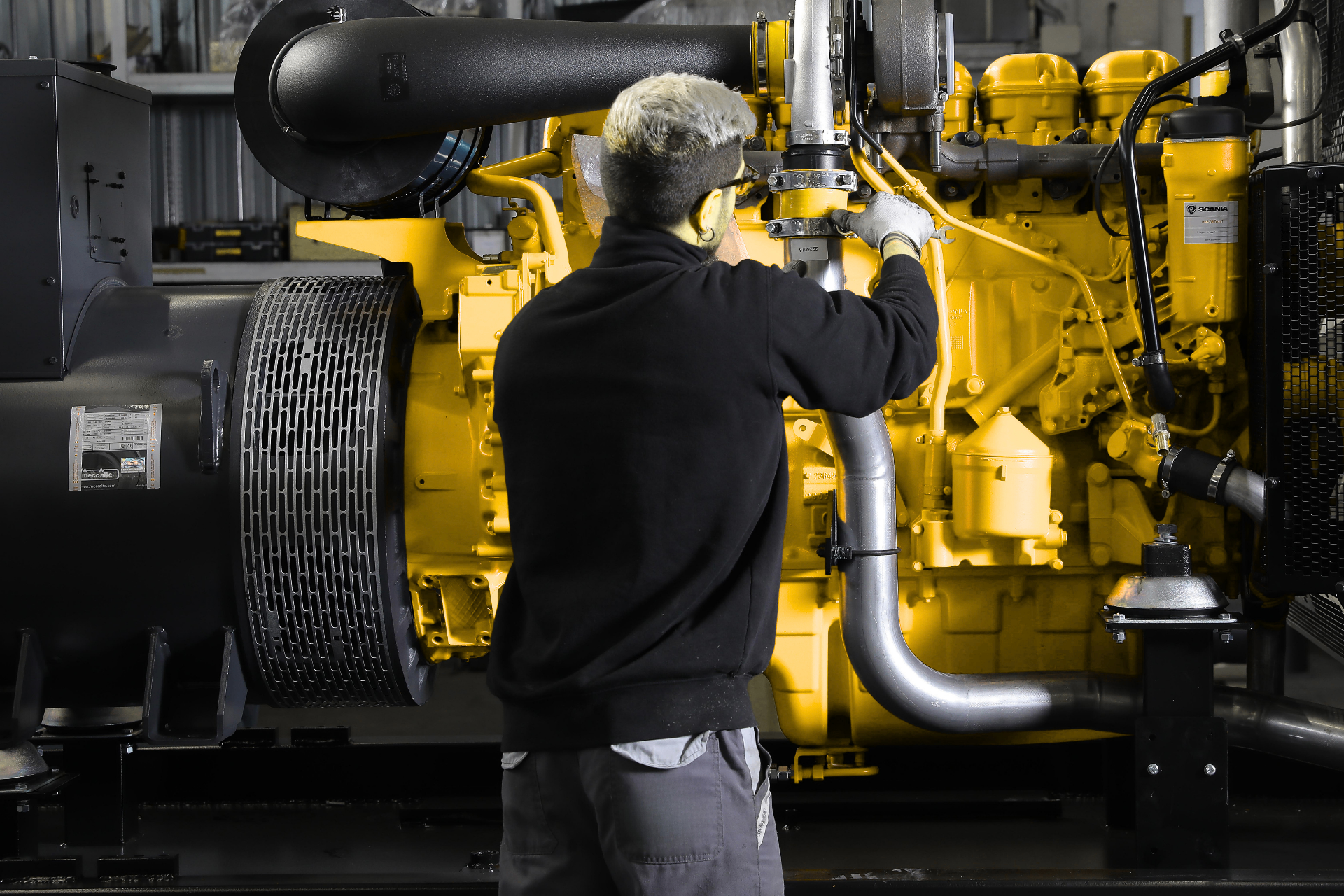

Direktflänsad generator med vibrationsdämpning för stabil och tyst drift.
Beprövade motorfabrikat.
Våra stationära elverk byggs med dieseldrivna generatorer från beprövade motortillverkare. Motor, generator och styrsystem dimensioneras efter fastighetens effektbehov, drifttid och krav på tillgänglighet.
Yanmar
8,1 – 40 kVAKompakta japanska dieselmotorer för mindre anläggningar, fastigheter och redundans i mindre datacenter.
Kohler
5 – 62 kVAAmerikanska motorer i det lägre effektspannet. Kompakta, pålitliga och driftsäkra.
Perkins
9 – 2500 kVABrett spann från små anläggningar till storskalig industri. Pålitliga och driftsäkra motorer från England.
Deutz
12,5 – 500 kVATyska miljögodkända motorer kända för bränsleekonomi och lång livslängd i tung drift.
Iveco
30 – 600 kVAEtt pålitligt och populärt alternativ i mellanstorleken.
Volvo
200 – 705 kVASvenska motorer för krävande och samhällsviktig drift. Hög tillförlitlighet i tungt arbete.
Scania
250 – 725 kVASvenska motorer byggda för tung industri och samhällskritisk drift med hög driftsäkerhet och lång livslängd.
Cummins
20 – 2750 kVAAmerikanska motorer med ett av marknadens bredaste effektspann — från mindre fastigheter till storskalig industri.
Ingår alltid.
- Jordfelsbrytare upp till 150 kVA (ej autoverk)
- Magnetotermisk säkerhetsbrytare
- Nödstopp och inbyggt batteri
- Säkerhet för hög vattentemperatur, lågt oljetryck, batteriladdningsfel
Anpassa efter behov.
- Automatiskt omkopplarskåp
- Autostart och fjärrkontroll
- Motorvärmare, Generatorvärmare, Panelvärmare
- Oljepump
- Automatisk bränslepåfyllning från extern tank
- Större bränsletank
- Dubbelmantrad bränsletank
- Containerinbyggnad
- Andra instrument m.m.
- Uttag för automatisk start upp till 150 kVA
- Voltmeter med fasväljare, ampèremätare, frekvensmätare, timmätare
- Larm för låg bränslenivå och låg batterispänning
- Elektronisk spänningsövervakning
- Elektronisk varvtalsreglering
